Механические измерительные инструменты используются для контроля формы и измерения точных геометрических размеров деталей. Они включает в себя обширный перечень приборов: линейки, штангенциркули, нутромеры, щупы, проверочные плиты и др. Существует довольно много классификаций, но одной из популярных считается по уровню точности.
Согласно ей различают 4 типа измерительного инструмента:
• бесшкальные;
• штангенинструменты;
• зубчато-рычажные;
• микрометрические.
Каждый класс применяется для решения определенного круга задач.
Бесшкальные измерительные инструменты
К этому типу относятся измерительные инструменты, предназначенные для контроля отклонения формы, размеров и взаимного расположения поверхностей. Наиболее распространенными в этой категории приборами являются:

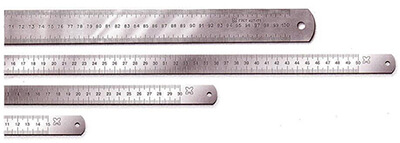

1. Линейки (проверочные и лекальные), использующееся для проверки обработанной поверхности на прямолинейность. Они представляют собой металлический профиль, грани которого идеально параллельны друг другу. Чтобы линейка не деформировалась, ее подвергают термической обработке. Такой инструмент только фиксирует наличие отклонений, но не дает численных оценок.

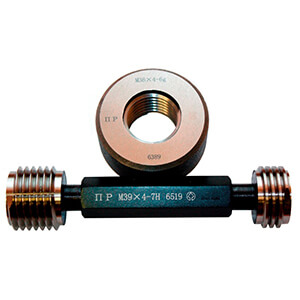

2. Калибры – измерительные инструменты для проверки сопрягаемых деталей, таких как втулки, валы, гайки и т. д. Различают три вида калибров:
• нормальные, или шаблоны – используются для проверки соответствия деталей номинальным размерам;
• предельные – применяются для контроля размеров в границах допуска;
• регулируемые.
3. Щупы – предназначены для замера зазора между сопрягаемыми поверхностями. Они представляют собой набор пластин с толщинами от 0,02 до 1 мм. При измерении между поверхностями последовательно вводят щупы, начиная с самого маленького. Процесс продолжается пока пластина не перестает помещаться в зазоре.
Штангенинструмент

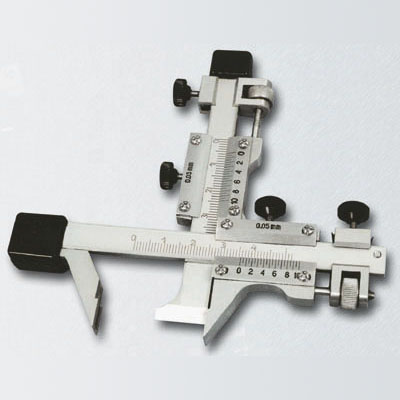

Это довольно большое семейство инструментов, позволяющих с высокой точностью измерять диаметры отверстий, параметры зубчатых реек и уступов. Вне зависимости от вида все приборы этой группы имеют 2 обязательных элемента:
• штангу с неподвижной шкалой, дающей показание в миллиметрах;
• нониус со вспомогательной шкалой, позволяющей проводить измерения до десятых или сотых долей миллиметра.
Благодаря такой конструкции прибор имеет высокую (до одной сотой) точность, уступающую только микрометру.

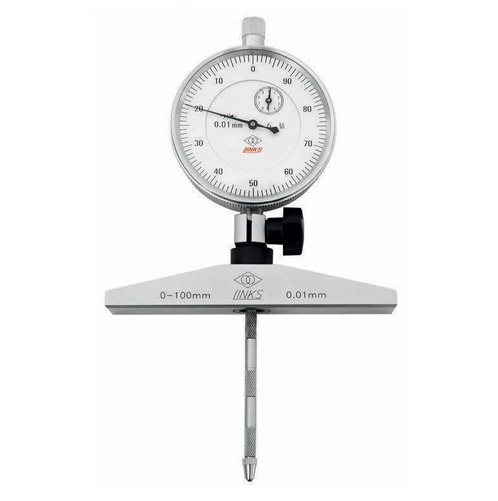

Зубчато-рычажные измерительные инструменты

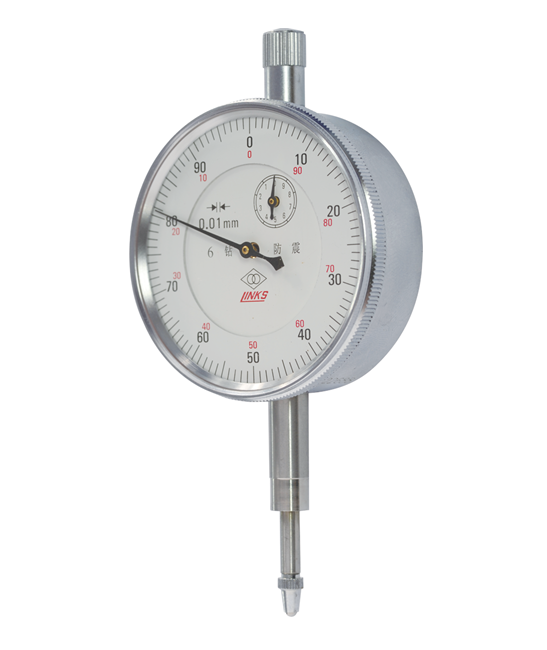

К этой категории относится широкий класс инструментов, в которых перемещение измерительного наконечника с помощью зубчатых колес или(и) рычагов передается на указывающее устройство. Такие приборы имеют высокую точность и способны измерить даже малые отклонения. К ним относят:

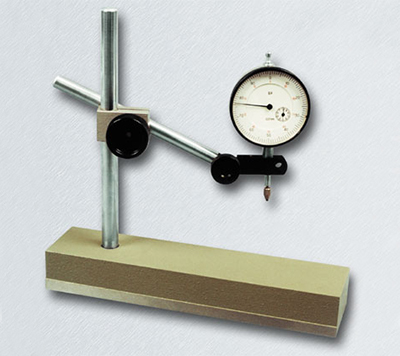

• оголовки для проверки и замера биения (радиального или торцевого) детали;
• нутромеры для измерения внутренних размеров;

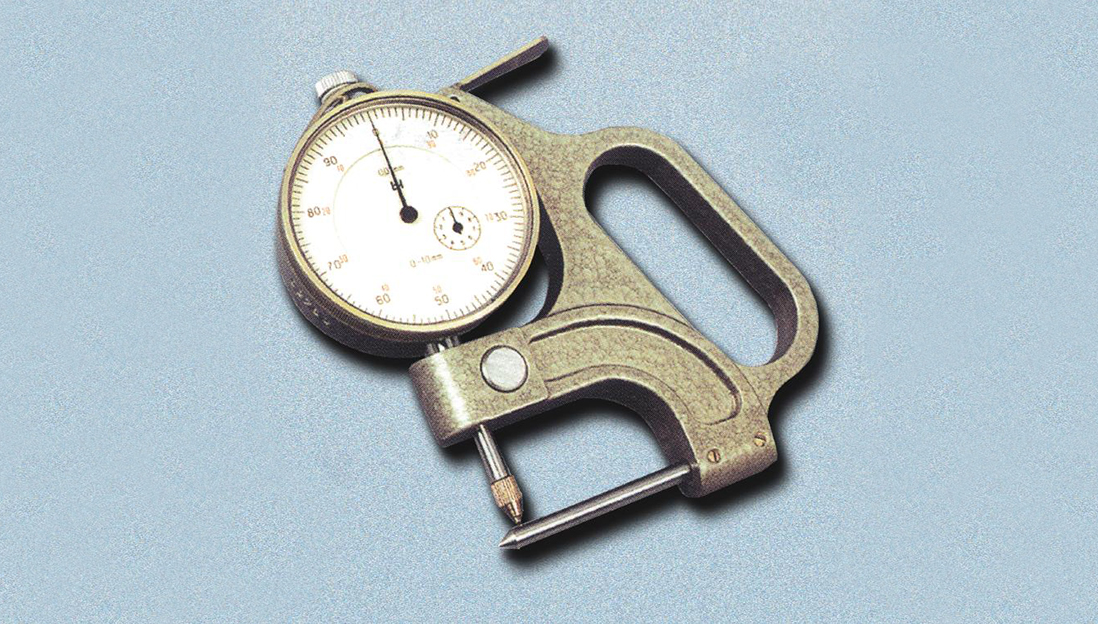

• рычажные скобы для определения наружных размеров и др.

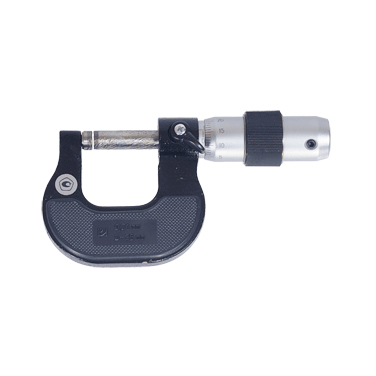

Микрометрический измерительный инструмент
Этот класс приборов используется для измерения линейных размеров в тех случаях, когда важна исключительная точность. Погрешность микрометров находится в интервале от 2 до 50 мкм. В зависимости от назначения существует несколько видов приборов: для определения толщин листов и стенок труб, размеров деталей сложной конфигурации и тонких предметов.
Производители измерительных инструментов
Сегодня на рынке существует большое разнообразие приборов, в том числе и отечественных производителей, которые по качеству и точности не уступают, а в ряде случаев и превосходят западные аналоги. Именно на реализации продукции российских производителей специализируется «СовИнструментСервис». В нашем каталоге представлен измерительный инструмент компаний, не нуждающихся в особой рекламе – это «КРИН» (Киров) и «Ставропольский инструментальный завод» (Ставрополь). Выбор в пользу российских производителей – это не только экономия, но и обязательное условие для участия в государственных тендерах, в правилах которых четко прописано требование о необходимости иметь российское оборудование.
Компания «СовИнструментСервис» работает не только с оптовыми клиентами. Мы также отгружаем и небольшие партии товаров по всей территории России. Стоимость доставки считается отдельно.
